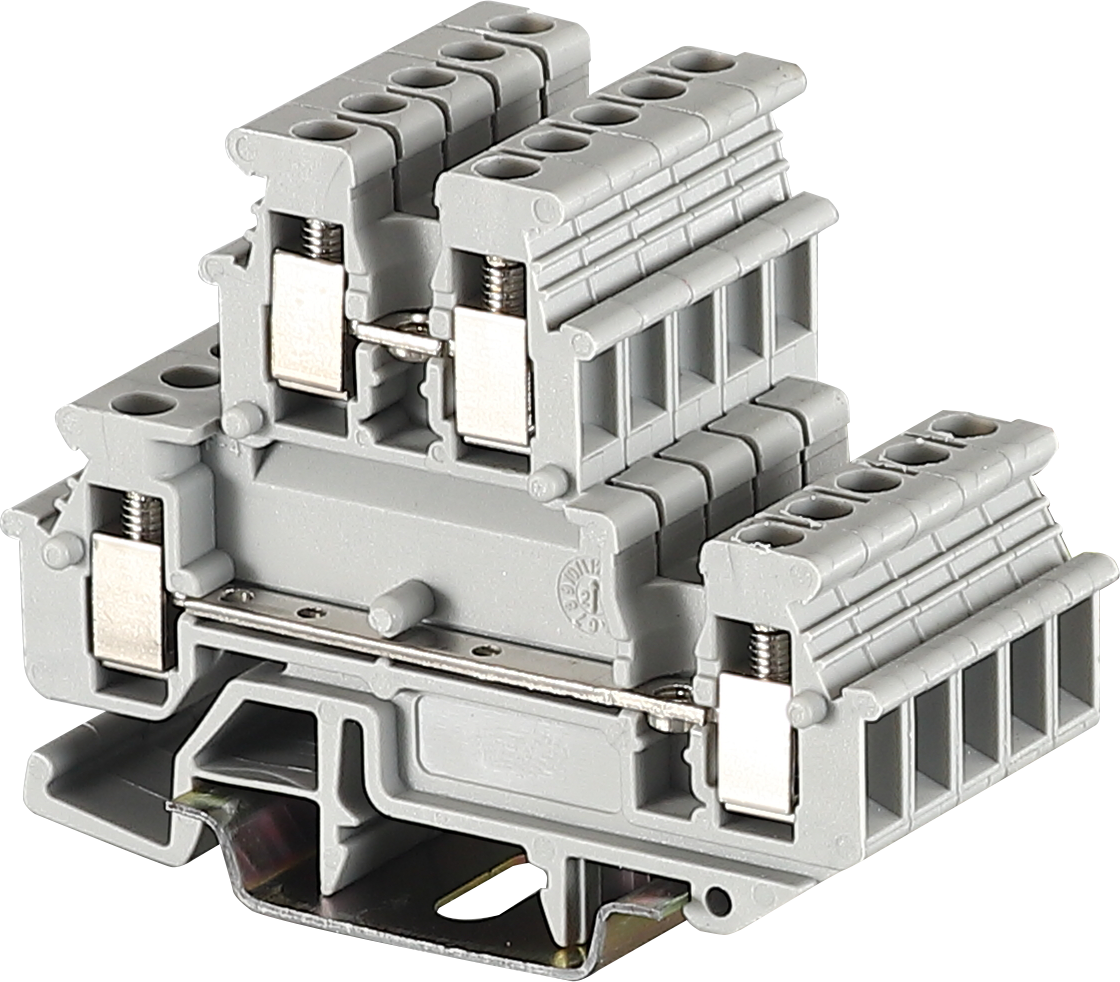

FMBKKB-2.5 微型直通式接线端子
螺钉接线

微型直通式接线端子， 标称工作电压: 500 V， 额定电流: 24 A， 接线方式: 螺钉连接， 第一和第二层， 额定接线容量: 2.5 mm2, 横截面: 0.2 mm2 - 4 mm2， 安装方式: NS 15， NS 35/7,5， NS 35/15， 颜色: 灰色

立即咨询 下载PDF
技术数据
产品属性
产品类型微型连接器

连接量4

行数2

电位2

绝缘特性
过电压类别III

污染等级3


电气特性
额定浪涌电压6 kV
额定条件下的最大功耗0.77 W


连接数据
每层的连接数量2
额定横截面2.5 mm²
第一和第二层
螺纹M3
紧固扭矩0.5 ... 0.6 Nm
剥线长度7 mm
塞规A3
连接符合标准IEC 60947-7-1
刚性导线横截面0.2 mm² ... 4 mm²
横截面 AWG24 ... 12 (按IEC标准修订)
柔性导线横截面0.25 mm² ... 2.5 mm²
导线横截面，柔性[AWG]24 ... 14 (按IEC标准修订)
柔性导线横截面（套管不带塑料绝缘管）0.25 mm² ... 2.5 mm²
柔性导线横截面（带塑料绝缘管的套管）0.25 mm² ... 1.5 mm²
包含插拔式桥接件在内的接线容量，刚性2.5 mm²
包含插拔式桥接件在内的接线容量，柔性2.5 mm²
2根横截面相同的导线，刚性导线0.2 mm² ... 1.5 mm²
2根横截面相同的导线，柔性导线0.2 mm² ... 1.5 mm²
2根具有相同横截面的导线，柔性，带套管但不带塑料套管0.25 mm² ... 1.5 mm²
2根具有相同横截面的导线，柔性，带TWIN套管及塑料套管0.5 mm² ... 1 mm²
标称电流24 A
最大负载电流24 A (当连接截面积为4 mm²的导线时)
额定电压500 V
额定横截面2.5 mm²


Ex数据
额定参数 (ATEX/IECEx)
标识Ex II 2 G  Ex eb IIC Gb
工作温度范围-50 °C ... 110 °C
桥接数据19 A / 2.5 mm²
防爆温度上升40 K (21 A / 2.5 mm²)
用于使用桥接件进行桥接275 V
额定绝缘电压250 V
输出(永久)
Ex等级 常规
标称工作电压275 V
额定电流21 A
最大负载电流26 A
Ex 连接数据 概述
扭矩范围0.5 Nm ... 0.6 Nm
额定横截面2.5 mm²
额定接线容量AWG14
刚性接线容量0.2 mm² ... 4 mm²
接线容量AWG24 ... 12
柔性接线容量0.2 mm² ... 2.5 mm²
接线容量AWG24 ... 14
2根横截面相同的导线，刚性导线0.2 mm² ... 1.5 mm²
2根横截面相同的导线，AWG刚性24 ... 16
2根横截面相同的导线，柔性导线0.2 mm² ... 1.5 mm²
2根横截面相同的导线，AWG柔性24 ... 16
输出(永久)
Ex等级 第1层
接触电阻0.5 mΩ
输出(永久)
Ex等级 第2层
接触电阻0.4 mΩ


尺寸
宽度5.2 mm
端板宽度2.5 mm
高度62 mm
深度47.5 mm
NS 35/7,5深度48 mm
NS 35/15深度55.5 mm


材料规格
颜色灰色 (RAL 7042)
阻燃等级，符合UL 94V2
绝缘材料组I
绝缘材料PA
低温下的静态绝缘材料应用-40 °C
绝缘材料相对温度指数（电气，UL 746 B）125 °C


机械特性
机械参数
开口式侧板是
载体上的附件
DIN导轨/固定支点NS 35/NS 15
测试力设定值1 N
导线损坏和松动测试
旋转速度10 (+/- 2) rpm
rpm135
导线横截面／重量0.25 mm² / 0.2 kg
2.5 mm² / 0.7 kg
4 mm² / 0.9 kg


环境和真实条件
针焰测试
暴露时间30 s
结果已通过测试
振荡/宽频带噪音
规格DIN EN 50155 (VDE 0115-200):2018-05
频谱2类，B级使用寿命测试，在转向架上进行
频率f1 = 5 Hz 到 f2 = 250 Hz
ASD等级6.12 (m/s²)²/Hz
加速度3.12g
每轴的测试周期5 h
测试方向X-, Y- 与 Z-轴
结果已通过测试
冲击
脉冲波形半弦
加速度30g
电击时间18 毫秒
每个方向的电击次数3
测试方向X-, Y- 与 Z-轴 （正向与负向）
结果已通过测试
环境条件
环境温度（运行）-40 °C ... 110 °C (考虑到自加热在内的工作温度范围；有关最高短期工作温度，请参见电气特性相对温度指数)
环境温度（存放/运输）-25 °C ... 60 °C (短期内（不超过24  小时），-60 °C到+70 °C)
环境温度（组装）-5 °C ... 70 °C
环境温度（执行）-5 °C ... 70 °C
允许湿度（运行）20 % ... 90 %
允许湿度（存放/运输）30 % ... 70 %


标准和规范
连接符合标准IEC 60947-7-1


安装
安装类型NS 15
NS 35/7,5
NS 35/15
