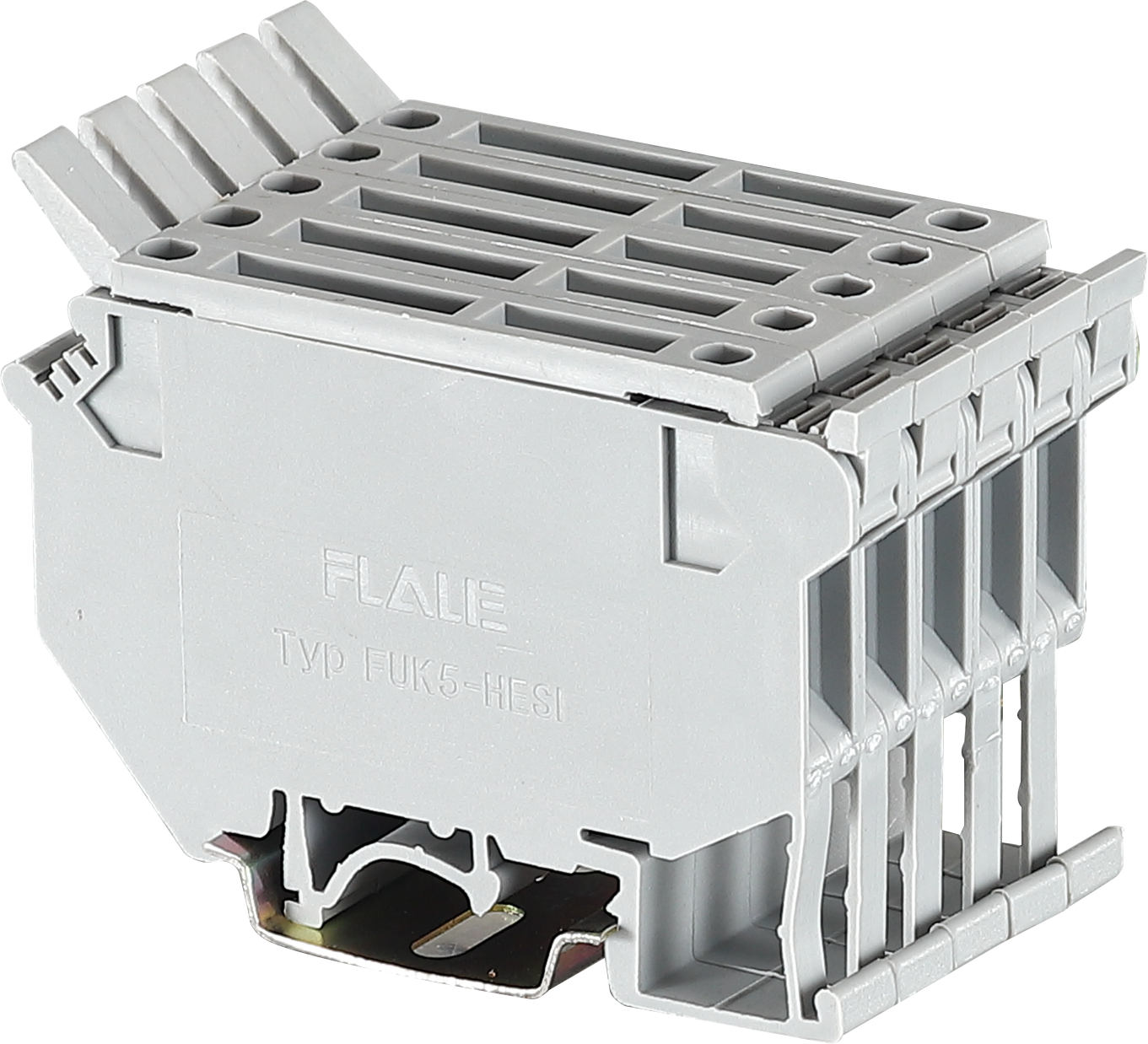

FUK5-HESI 保险丝接线端子
螺钉接线

保险丝接线端子， 保险丝类型: 玻璃 / 陶瓷 / ...， 保险丝类型: G / 5 x 20 / 5 x 25 / 5 x 30， 标称工作电压: 800 V， 额定电流: 6.3 A， 位数: 1， 接线方式: 螺钉连接， 额定接线容量: 1 mm2， 接线容量：  0.2 mm2- 4 mm2， 安装方式: NS 35/7,5， NS 35/15， NS 32， 颜色: 灰色

立即咨询 下载PDF
技术数据
产品属性
产品类型保险丝端子

连接量1

连接量2

行数1

电位1

绝缘特性
过电压类别III

污染等级3



电气特性
保险丝类型玻璃 / 陶瓷 / ...
额定浪涌电压8 kV
额定条件下的最大功耗1.02 W
保险丝G / 5 x 20 / 5 x 25 / 5 x 30



连接数据
每层的连接数量2
额定横截面4 mm²
层 1 上 1 下 1
螺纹M3
紧固扭矩0.6 ... 0.8 Nm
剥线长度8 mm
塞规A4
连接符合标准IEC 60947-7-3
刚性导线横截面0.2 mm² ... 4 mm²
横截面 AWG24 ... 12 (按IEC标准修订)
柔性导线横截面0.2 mm² ... 4 mm²
导线横截面，柔性[AWG]24 ... 12 (按IEC标准修订)
柔性导线横截面（套管不带塑料绝缘管）0.25 mm² ... 4 mm²
柔性导线横截面（带塑料绝缘管的套管）0.25 mm² ... 4 mm²
包含插拔式桥接件在内的接线容量，刚性4 mm²
包含插拔式桥接件在内的接线容量，柔性4 mm²
2根横截面相同的导线，刚性导线0.2 mm² ... 1.5 mm²
2根横截面相同的导线，柔性导线0.2 mm² ... 1.5 mm²
2根具有相同横截面的导线，柔性，带套管但不带塑料套管0.25 mm² ... 1.5 mm²
2根具有相同横截面的导线，柔性，带TWIN套管及塑料套管0.5 mm² ... 1.5 mm²
标称电流6.3 A
最大负载电流6.3 A
额定电压800 V (作为保险丝端子)
额定横截面1 mm²
连接符合标准IEC 60947-7-3
刚性导线横截面0.2 mm² ... 4 mm²
横截面 AWG24 ... 12 (按IEC标准修订)
柔性导线横截面0.2 mm² ... 4 mm²
柔性导线横截面（套管不带塑料绝缘管）0.25 mm² ... 4 mm²
柔性导线横截面（带塑料绝缘管的套管）0.25 mm² ... 4 mm²
包含插拔式桥接件在内的接线容量，刚性4 mm²
包含插拔式桥接件在内的接线容量，柔性4 mm²
2根横截面相同的导线，刚性导线0.2 mm² ... 1.5 mm²
2根横截面相同的导线，柔性导线0.2 mm² ... 1.5 mm²
2根具有相同横截面的导线，柔性，带套管但不带塑料套管0.25 mm² ... 1.5 mm²
2根具有相同横截面的导线，柔性，带TWIN套管及塑料套管0.5 mm² ... 1.5 mm²
标称电流6.3 A
最大负载电流6.3 A
额定电压800 V (作为保险丝端子)
额定横截面1 mm²



Ex数据
尺寸
宽度8.2 mm
高度72.5 mm
NS 32深度61.5 mm
NS 35/7,5深度56.5 mm
NS 35/15深度64 mm



材料规格
颜色灰色 (RAL 7042)
阻燃等级，符合UL 94V0
绝缘材料组I
绝缘材料PA
低温下的静态绝缘材料应用-60 °C
绝缘材料的温度指数（DIN EN 60216-1（VDE 0304-21））130 °C



机械特性
机械参数
开口式侧板否



环境和真实条件
振荡/宽频带噪音
规格DIN EN 50155 (VDE 0115-200):2008-03
频谱使用寿命测试类别 1，B 级，已安装在车身上
频率f1 = 5 Hz 到 f2 = 150 Hz
ASD等级1.857 (m/s²)²/Hz
加速度0.8g
每轴的测试周期5 h
测试方向X-, Y- 与 Z-轴
结果已通过测试
冲击
规格DIN EN 50155 (VDE 0115-200):2008-03
脉冲波形半弦
加速度5g
电击时间30 ms
每个方向的电击次数3
测试方向X-, Y- 与 Z-轴 （正向与负向）
结果已通过测试
环境条件
环境温度（运行）-60 °C ... 110 °C (考虑到自加热在内的工作温度范围；有关最高短期工作温度，请参见电气特性相对温度指数)
环境温度（存放/运输）-25 °C ... 60 °C (短期内（不超过24  小时），-60 °C到+70 °C)
环境温度（组装）-5 °C ... 70 °C
环境温度（执行）-5 °C ... 70 °C
允许湿度（运行）20 % ... 90 %
允许湿度（存放/运输）30 % ... 70 %



标准和规范
连接符合标准IEC 60947-7-3
IEC 60947-7-3



安装
安装类型NS 35/7,5
NS 35/15
NS 32
