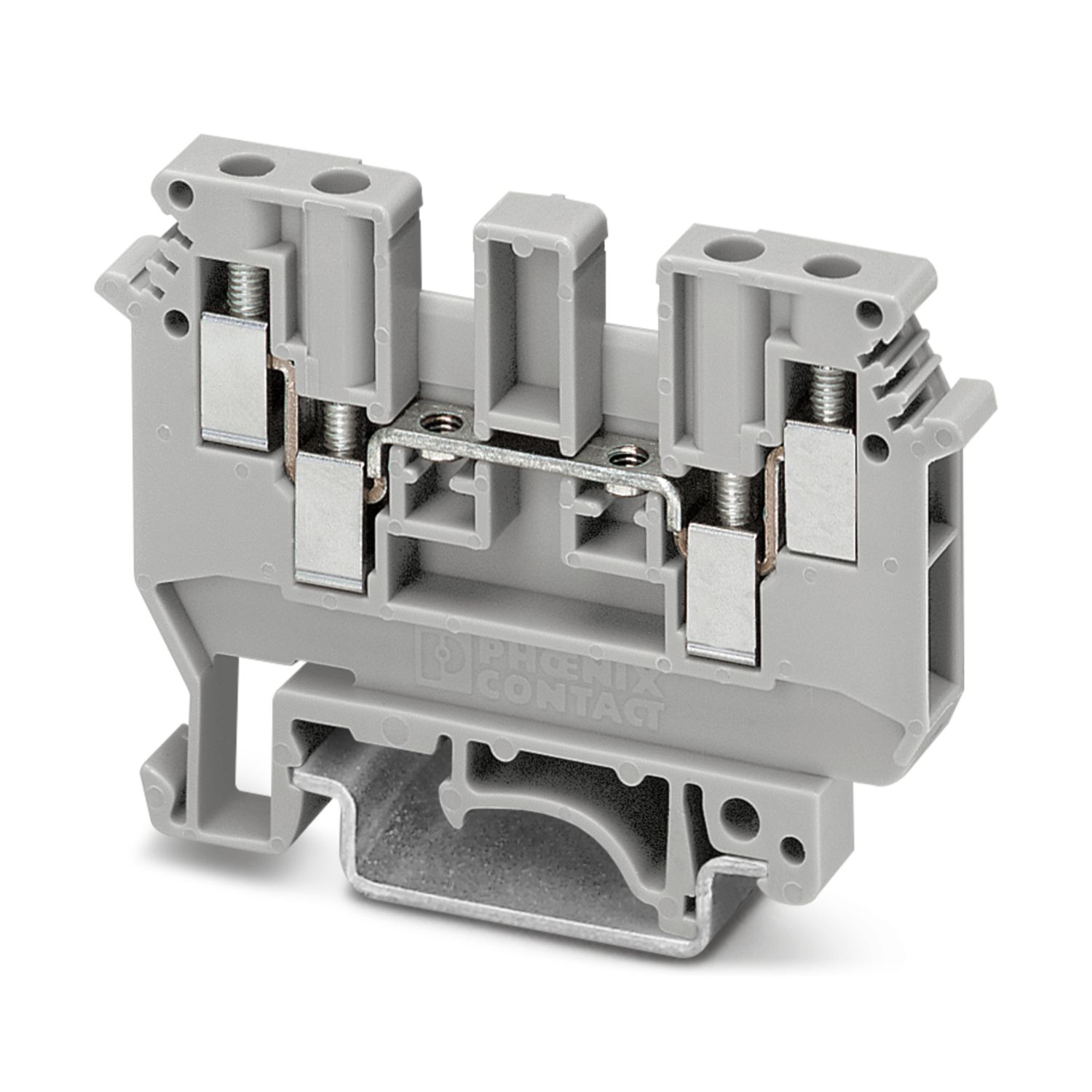

FUDK4 直通式接线端子
螺钉接线

直通式接线端子， 标称工作电压: 630 V， 额定电流: 32 A， 连接量: 4， 位数: 1， 接线方式: 螺钉连接， 额定接线容量: 4 mm2， 横截面: 0.2 mm2 - 6 mm2， 安装方式: NS 35/7,5， NS 35/15， NS 32， 颜色: 灰色

立即咨询 下载PDF
技术数据
产品属性
产品类型多导线端子

产品系列UDK

位数1

连接量4

行数1

电位1

绝缘特性
过电压类别III

污染等级3




电气特性
额定浪涌电压8 kV
额定条件下的最大功耗1.02 W




连接数据
每层的连接数量4
额定横截面4 mm²
层 1 上 1 下 1
螺纹M3
紧固扭矩0.5 ... 0.6 Nm
剥线长度8 mm
塞规A3
连接符合标准IEC 60947-7-1
刚性导线横截面0.2 mm² ... 6 mm²
横截面 AWG24 ... 10 (按IEC标准修订)
柔性导线横截面0.2 mm² ... 4 mm²
导线横截面，柔性[AWG]24 ... 12 (按IEC标准修订)
柔性导线横截面（套管不带塑料绝缘管）0.25 mm² ... 4 mm²
柔性导线横截面（带塑料绝缘管的套管）0.25 mm² ... 1.5 mm²
包含插拔式桥接件在内的接线容量，刚性2.5 mm²
包含插拔式桥接件在内的接线容量，柔性2.5 mm²
2根横截面相同的导线，刚性导线0.2 mm² ... 1 mm²
2根横截面相同的导线，柔性导线0.2 mm² ... 1.5 mm²
2根具有相同横截面的导线，柔性，带套管但不带塑料套管0.25 mm² ... 1.5 mm²
2根具有相同横截面的导线，柔性，带TWIN套管及塑料套管0.5 mm² ... 1 mm²
标称电流32 A (当连接截面积为6 mm² 的导线时)
最大负载电流32 A (对于6mm2 的导线，所有连接导线的总电流不得超过最高负载电流)
额定电压630 V
额定横截面4 mm²




Ex数据
尺寸
宽度6.2 mm
端板宽度1.5 mm
高度63.5 mm
NS 32深度52 mm
NS 35/7,5深度47 mm
NS 35/15深度54.5 mm




材料规格
颜色灰色 (RAL 7042)
阻燃等级，符合UL 94V2
绝缘材料组I
绝缘材料PA
低温下的静态绝缘材料应用-40 °C
绝缘材料相对温度指数（电气，UL 746 B）125 °C




机械特性
机械参数
开口式侧板是




环境和真实条件
针焰测试
暴露时间30 s
结果已通过测试
环境条件
环境温度（运行）-60 °C ... 110 °C (考虑到自加热在内的工作温度范围；有关最高短期工作温度，请参见电气特性相对温度指数)
环境温度（存放/运输）-25 °C ... 60 °C (短期内（不超过24  小时），-60 °C到+70 °C)
环境温度（组装）-5 °C ... 70 °C
环境温度（执行）-5 °C ... 70 °C
允许湿度（运行）20 % ... 90 %
允许湿度（存放/运输）30 % ... 70 %




标准和规范
连接符合标准IEC 60947-7-1




安装
安装类型NS 35/7,5
NS 35/15
NS 32
